1. 产品概述  ：

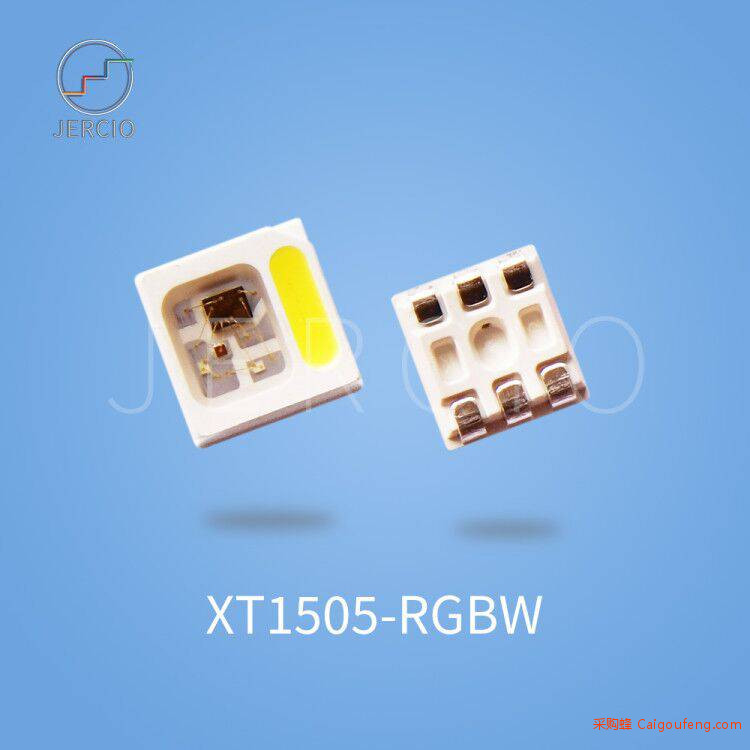

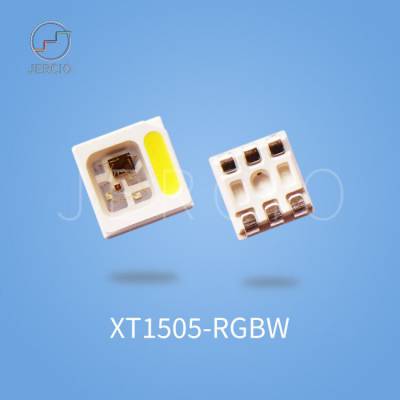

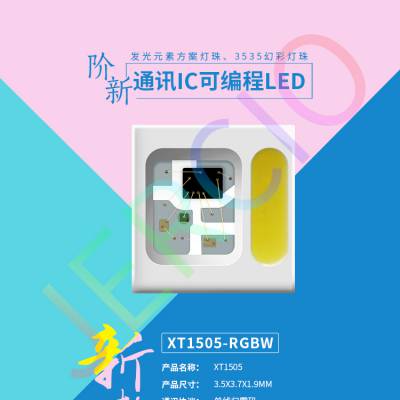

       XT1505-RGBW是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个SMD3535

正面发光LED灯珠相同，每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放

大驱动电路，电源稳压电路，内置恒流电路，***RC振荡器，输出驱动采用***PWM技术，有效保证

了像素点内光的颜色高一致性。

       数据协议采用单极性归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数

据，首先送过来的32bit数据被***个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部

整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，

信号减少32bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限

信号传输速度要求。

       LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。将

控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简便。

2. 主要特点 ：

LED全彩发光字灯串，LED全彩模组，LED幻彩灯条，LED护栏管，LED情景照明；

LED点光源，LED像素屏，LED异形屏，智能电子产品，电器设备跑马灯。

3. 特性说明 ：

灰度调节电路（256级灰度可调），红光驱动特殊处理，配色更均衡；

数据传输频率可达800Kbps，当刷新速率30帧/秒时，级联数不小于1024点；

单线数据传输，可***级联，整形转发强化技术，两点间传输距离超过10M；

内置上电复位和掉电复位电路，上电灭灯；TopSMD内部集成高质量外控单线串行级联恒流IC；

控制电路与芯片集成在SMD 3535元器件中，构成一个***外控像素点,色温效果均匀且一致性高；

内置数据整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
